Manual de uso de alarma de detección de incendios LM-107A
1. Introducción
La alarma de detección de lm-107ABCFIR se compone de un circuito analógico sofisticado y un circuito digital. Es un tipo de bajo consumo de energía, alarma de humo independiente fotoeléctrica de bajo voltaje con batería de litio 3V de manganeso, esta batería puede durar 10 años.
2.Característico
◆ Detección fotoeléctrica de humo;
◆ alta sensibilidad;
◆Memoria de alarma de humo local;
◆ dentro del modo de detección normal y el modo de detección de baja sensibilidad (SHUSH);
◆ Dentro de los 10 años incorporados, las baterías de litio manganeso, la batería no se puede reemplazar;
◆ 10 años de tono de advertencia de fin de vida
◆ Tono de advertencia de bajo voltaje
◆ Bajo consumo de energía.
3.Parameter

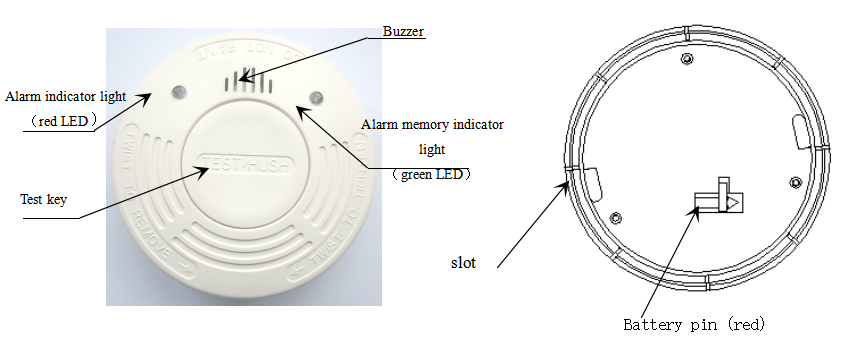

4.Apearance (Figura 1)
LM-107A
Figura 1

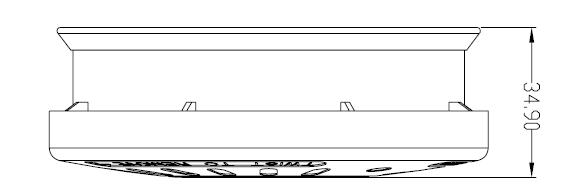

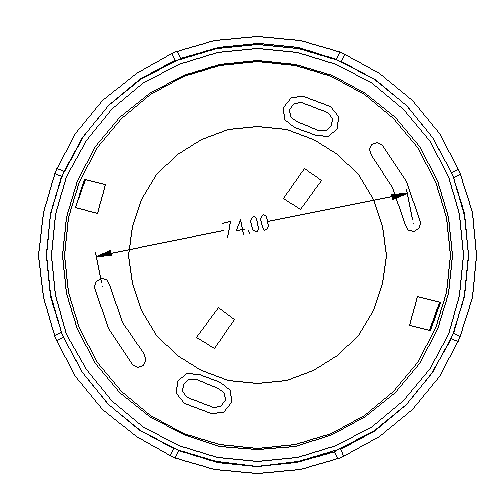

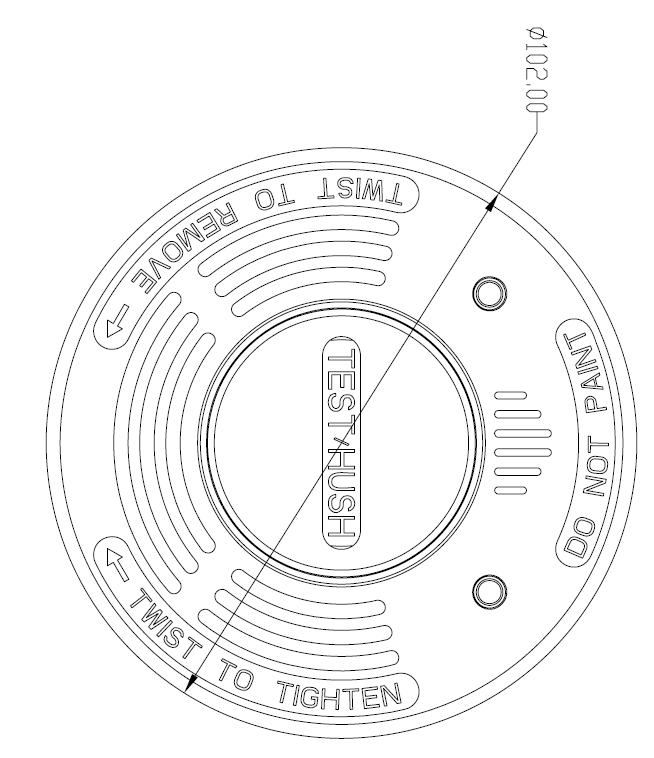

5.Dimension
6.USUA GE
Saque el producto y separe la placa de montaje.

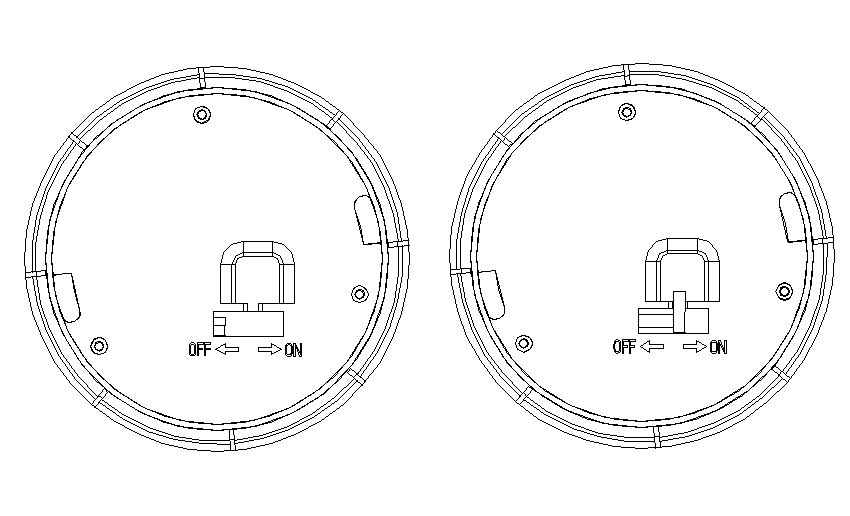

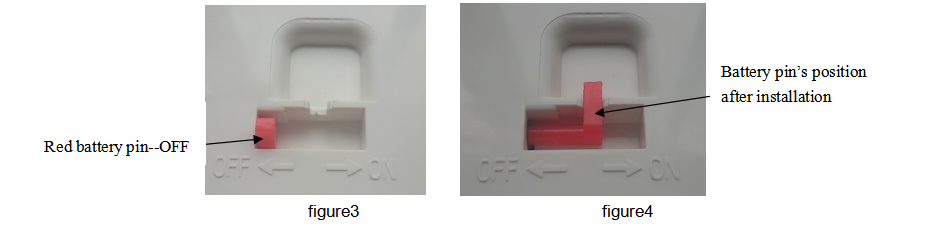

El pasador de la batería (rojo) está apagado al principio como la Figura 3. Enciéndala en el pasador de la batería se moverá a la posición de la ranura del pasador como la Figura 4
Haz una manija del pasador de la batería y la superficie de la base en el mismo plano ;;
Mueva el pasador de la batería a la posición de la ranura, gire el pasador de la batería e incruste el pasador en la ranura para hacer los niveles de pasador con la superficie de la base.
3. Instalación de la base.
Presione el gancho de la placa de montaje de la base en la ranura de posicionamiento del detector. Gíralo en el sentido de las agujas del reloj y deja que se escape en la ranura.
4.1, prueba de botón
Presione el botón Prueba / Silencio, si la luz indicadora roja parpadea rápidamente y, mientras tanto, se da una alarma, significa que el detector funciona correctamente. Al mismo tiempo, el detector entra en un estado de detección de baja sensibilidad. Alrededor de 9 minutos más tarde, ingresa al estado de detección normal desde el estado de detección de baja sensibilidad automáticamente.
4.2, Detección de baja sensibilidad (modo silencioso)
1, use una pequeña cantidad de humo para hacer la alarma del detector, y presione el botón Prueba / Silencio. Luego, el detector entrará en una detección de baja sensibilidad y salida de alarma de salida. El detector está en silencio (y entrará en estado de detección normal después de 9 minutos), y no se alarmará hasta que la concentración de humo sea mayor.
2, presione nuevamente el botón PRUEBA / MUTE y puede cancelar la detección de baja sensibilidad. El detector entrará en el estado de detección normal.
NOTA: Después de cancelar la detección de baja sensibilidad, si hay algún humo residual, el detector continuará alarmando.
5, memoria de alarma
Después de que se realice la alarma, el detector tendrá memoria de alarma. El LED verde parpadeará cada 1,3 segundos por 3 veces, lo que durará4.3, segundos.
Por lo tanto, el usuario puede saber si el detector ha ingresado el estado de alarma desde la distancia sin tocar el detector. La pantalla LED saldrá después de 24 horas. La primera vez que presiona el botón Prueba / MUTE después de que se realice la alarma, el detector insinuará el modo de alarma especial. Después de liberar la tecla de prueba / silencio, la memoria de alarma se purgará. Luego, presiona el botón Prueba / MUTE y será una prueba de clave normal.
7, instalación
1, elija una posición de instalación adecuada.
2, de acuerdo con los orificios de la placa de montaje, taladre un agujero en el lugar necesario del techo y rellena el asiento de las uñas de plástico en el agujero.
3, use el tornillo para fijar la placa de montaje en el asiento de las uñas de plástico.
4, incrusta las dos juntas a presión en la base del detector en la ranura del detector. Gire el producto hacia la derecha para sujetarlo a la placa de montaje con fuerza.
5, prueba después de la instalación. Presione el botón PRUEBA / HUSH, si la luz indicadora roja parpadea rápidamente y continúa las alarmas al mismo tiempo, significa que el detector funciona correctamente. Al mismo tiempo, el detector ingresa al estado de detección de baja sensibilidad, la luz LED roja parpadea cada 10 segundos. Alrededor de 9 minutos más tarde, ingresa al estado de detección normal desde el estado de detección de baja sensibilidad automáticamente. O presione nuevamente el botón PRUEBA / MUTE y cancele el estado de detección de baja sensibilidad.
8, mantenimiento
1, esMejor probar la alarma de humo semanalmente.
2, limpie la alarma cada tres meses.
3, Si encuentra que los productos no están en estado de trabajo normal, verifique primero el análisis de fallas y la eliminación. Si el problema no se puede eliminar, por favor, no se desmonte por usted mismo. Buscará el servicio del profesional.
9, Análisis de fallas y eliminación.
Fenómeno de falla | Análisis de la causa | método de eliminación | observación |
No hay respuesta de la clave de prueba. | El pasador rojo de la batería está apagado, el detector está cerrado | Retire el pasador de la batería en | |
Fallo de batería defectuoso del circuito | Buscando fabricantes o servicios profesionales. | ||
Alarma alrededor de cada 344s | Batería baja voltaje | Buscando fabricantes o servicios profesionales. |
10, puntos de atención
1, no instale el producto en el siguiente entorno, como Hyper Thermal, Húmedo, Dusty, Cocina, Baño, etc.
2, al instalar, preste atención que no deberá haber objetos que se refugiarán de Flash y Block que hacen sonidos frente a la alarma.
3, batería no reemplazable
11, puntos por productos abandonados.
1, los paquetes están formados por asuntos renovables y, por favor, usándolos tan circularmente como sea posible;
2, las baterías y los aparatos eléctricos de residuos que se han utilizado no se pueden abandonar con la basura normal del hogar.
