Instrucciones de alarma de humo de la serie LM-102

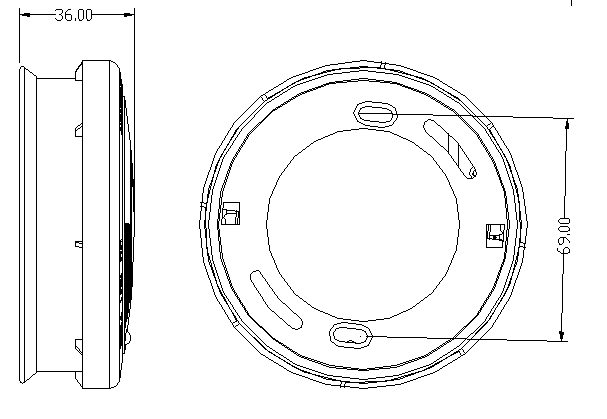

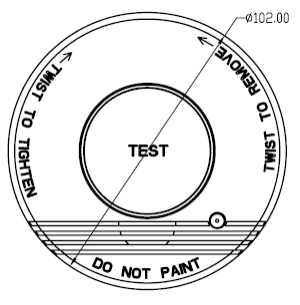

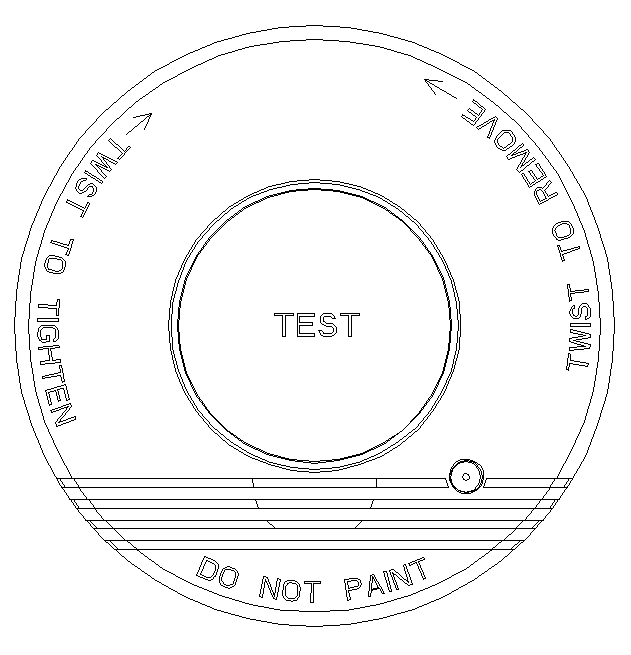

I, apariencia y dimensión
LM-102A
II, parámetros técnicos.
1, voltaje de trabajo: DC9V
2, CORRIENTE: CORRIURADA DESIONENTE ≤12UA
Corriente de alarma ≤ 20mA
3, Alarma de sonoridad: ≥85dB / 3M
4, condición normal: LED (rojo) parpadea cada 43
5, Modo de alarma: sonido / luz (constantemente)
6, prueba de batería baja: <7.35V Haz un sonido de alarma cada 43 segundos
7, Temperatura de trabajo: -10 ~ ~ + 40 ℃
8, humedad ambiente: ≤95% rh (sin condensación)
III, prueba
Tome el producto de la caja, gire la placa de montaje en sentido antihorario y separe.
Tome la batería de 9V, retire la película protectora, presione la batería en el terminal de la batería y colóquela hacia atrás en el recipiente de la batería.
Inserte los ganchos en la placa de montaje en la ranura de instalación, gire la cubierta hacia la derecha para sujetar.
Presione el botón Prueba, el LED rojo parpadea y se realiza un sonido de alarma al mismo tiempo. Eso significa que el detector funciona correctamente.
IV, Instalación
1, la alarma de humo debe instalarse en el centro del techo. Monte la unidad al menos 1 metro de distancia de la pared o la viga. No debe haber obstrucciones que bloqueen la luz o el sonido producido por la alarma. Si la habitación tiene un techo inclinado, la pendiente debe ser inferior a 45 grados. Una unidad cubre unos 60 metros cuadrados. Sugerimos que el detector de humo esté montado en cada habitación.
2, asegúrese de que la luz indicadora esté en la dirección que lo haga conveniente para usted observar. Luego taladre los orificios en la posición seleccionada del techo. Empuje el ancla de la expansión de plástico a su profundidad completa en cada agujero.
3, inserte los tornillos a través de la placa de montaje y atorníllalos hacia el anclaje con fuerza para que la placa de montaje esté fija.

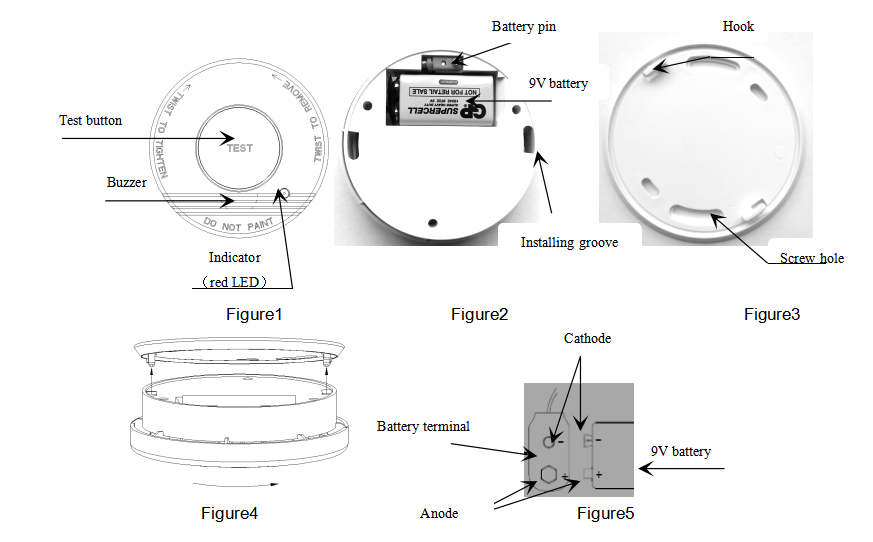

4, conecte la batería a los terminales de la batería de acuerdo con la Figura5. Gire el pasador de la batería a la pared del recipiente de la batería y luego presione la batería completa en el recipiente.
5, inserte los dos ganchos en la placa de montaje en la ranura de instalación. Gire la cáscara hacia la derecha para sujetar.
6, presione el botón de prueba para la inspección. Asegúrese de que pueda escuchar el sonido de la alarma, la habitación en la que se encuentre.
V, mantenimiento y uso
1, se recomienda que el producto sea probado semanalmente.
2, presione el botón de prueba para su inspección. Cuando en condiciones normales, el LED rojo parpadea cada 43 segundos.
3, cuando la energía de la batería es baja, el producto hará un sonido \"DI\" cada 43 segundos, lo que significa que necesita reemplazar la batería. Cuando quiera reemplazar la batería, gira el detector en sentido antihorario y la separe de la placa de montaje. Saque la batería vieja del recipiente y separe el terminal de la batería. Conecte la nueva batería a los terminales de la batería de acuerdo con la Figura5, gire el pasador de la batería a la pared del recipiente de la batería y luego coloque la batería hacia atrás en el contenedor (Figura 2). Inserte los ganchos en la placa de montaje en la ranura de instalación, gire hacia la derecha para sujetar.
Nota: Después de reemplazar la batería o reinstalar el detector, debe presionar el botón de prueba para asegurarse de que el detector funcione correctamente.
4, modelo de batería:MADEADER 6F22 9V;
5, si el producto no puede funcionar correctamente, intente analizar la falla y eliminarla de acuerdo con las instrucciones. Si no lo elimina la falla, no desmonte el producto por sí mismo. Busque servicio profesional en su lugar.
VI, análisis de fallas y eliminación
fenómeno de falla | Análisis de la razón | Método de eliminación | Observación |
Presione el botón de prueba y no hay respuesta | La batería está instalada incorrectamente. | Instale la batería correctamente y preste atención a la polaridad de la batería. | |
Un sonido de alarma se hace cada 43 segundos. | Batería baja | Reemplace la batería. | Pairdeer 6F22 9V |
Vii, notas
1, el producto no es adecuado para ser instalado en cocina, baño u otros lugares donde es de alta temperatura y húmeda.
2, no debería haber obstrucciones que bloqueen la luz o el sonido frente al producto.
3, si la batería se instala en polaridad inversa, el producto no puede funcionar correctamente y puede dañarse.
Viii, notas para descartar
La batería usada y el aparato eléctrico de residuos no se pueden descartar con la basura general del hogar.
Revisión histórica | ||||
revisión número: | Fecha | Cambios | Autor | Aprobado por |
1..1 | 2014-01-02 | Primer problema | Lu bo | Larga xinglin |
1.2 | 2015-08-06 | Reemplazo de la instalación y la batería | Lu bo | Larga xinglin |
1.3 | 2015-11-09 | TRADUCCIÓN DE INSTALACIÓN | Lu bo | Larga xinglin |
