LM-101LB FIRE Detección de instrucciones de alarma en línea inalámbricas
1, breve introducción
LM-101lbfire Detección de alarma en línea inalámbrica es un tipo de alarma de humo con la detección de humo fotoeléctrica y la función de alarma inalámbrica en línea, cuando una de las alarmas detecta la señal de humo, podría enviar la señal de alarma inalámbrica, desencadenar la alarma de la transmisión (ver la distancia de transmisión efectiva) , recuérdete que hay casos peligrosos (incendios) que suceden en el tiempo.
2, característica
◆ Detección fotoeléctrica de humo;
◆ alta sensibilidad;
◆ Bajo consumo de energía;
◆ No. de conjunto en línea gratis
3, parámetros técnicos
(1) Norma ejecutiva: BS EN 14604-2005
(2) Voltaje de trabajo: DC9V (para detector de humo)
DC4.5V (para Wireless Online: 1.5vx3pcs)
(3) Corriente de trabajo :: DC9V Currentioncent Current≤12UA
Corriente de alarma DC9V≤ 20mA
DC4.5V Currentioncent Current≤230UA
DC4.5V trabajando corriente ≤4ma
(4) Decibel de alarma: ≥85dB / 3M
(5) Indicador de alarma: LED rojo
(6) Indicador en línea / Aprenda: LED rojo / verde
(7) Frecuencia: 433.92MHz
(8) Distancia de transmisión: Distancia de línea recta espaciosa ≤60m
(9) Temperatura de trabajo: -10 ~ ~ + 40 ℃
(10) Humedad ambiental: ≤95% RH (sin condensación)
(11) Prueba de batería baja: DC9V (para detector de humo) <7.35V
Una breve alarma suena aproximadamente cada 43 segundos.
DC4.5V (para Wireless Online) <3.3V
Una breve alarma suena aproximadamente cada 60 segundos.

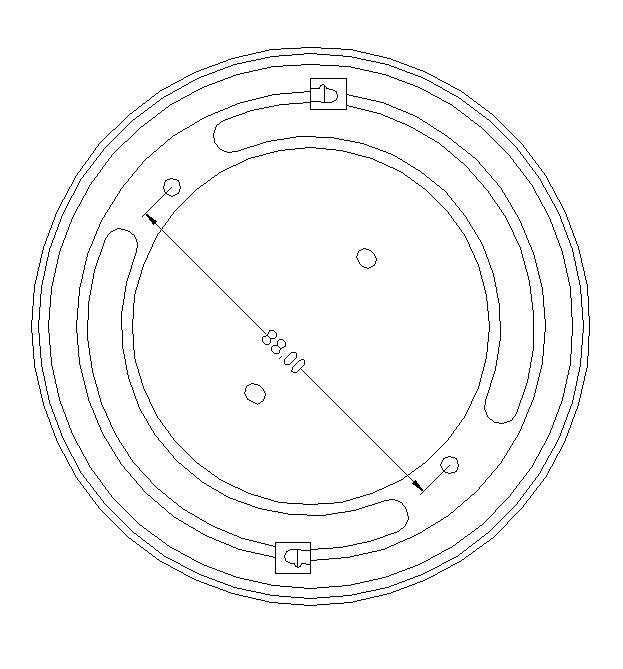

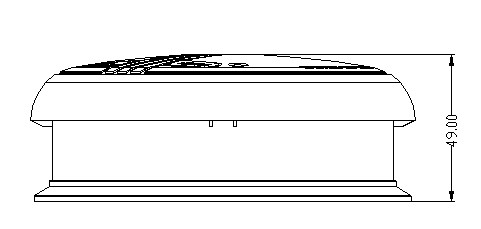

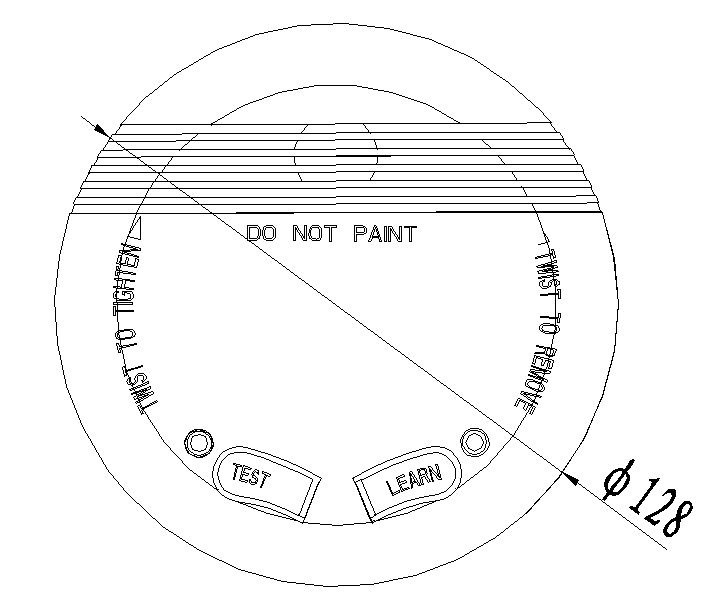

4, apariencia y dimensión (Figura 1)
Figura 1
5, use

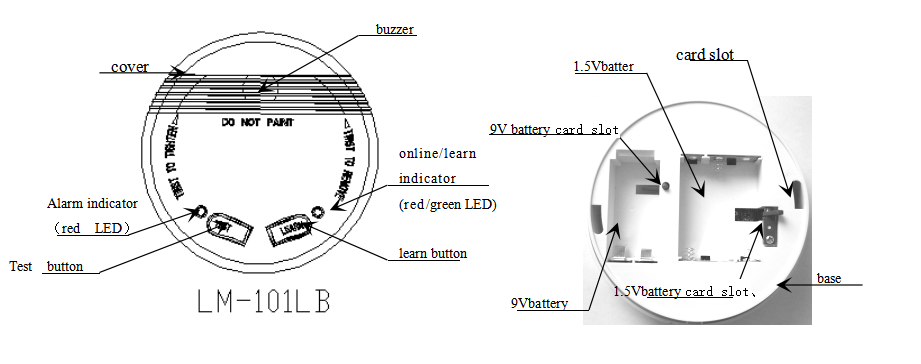

(1) Diagrama de función de la placa de montaje de la base de la cubierta (Figura 2)
Figura 2

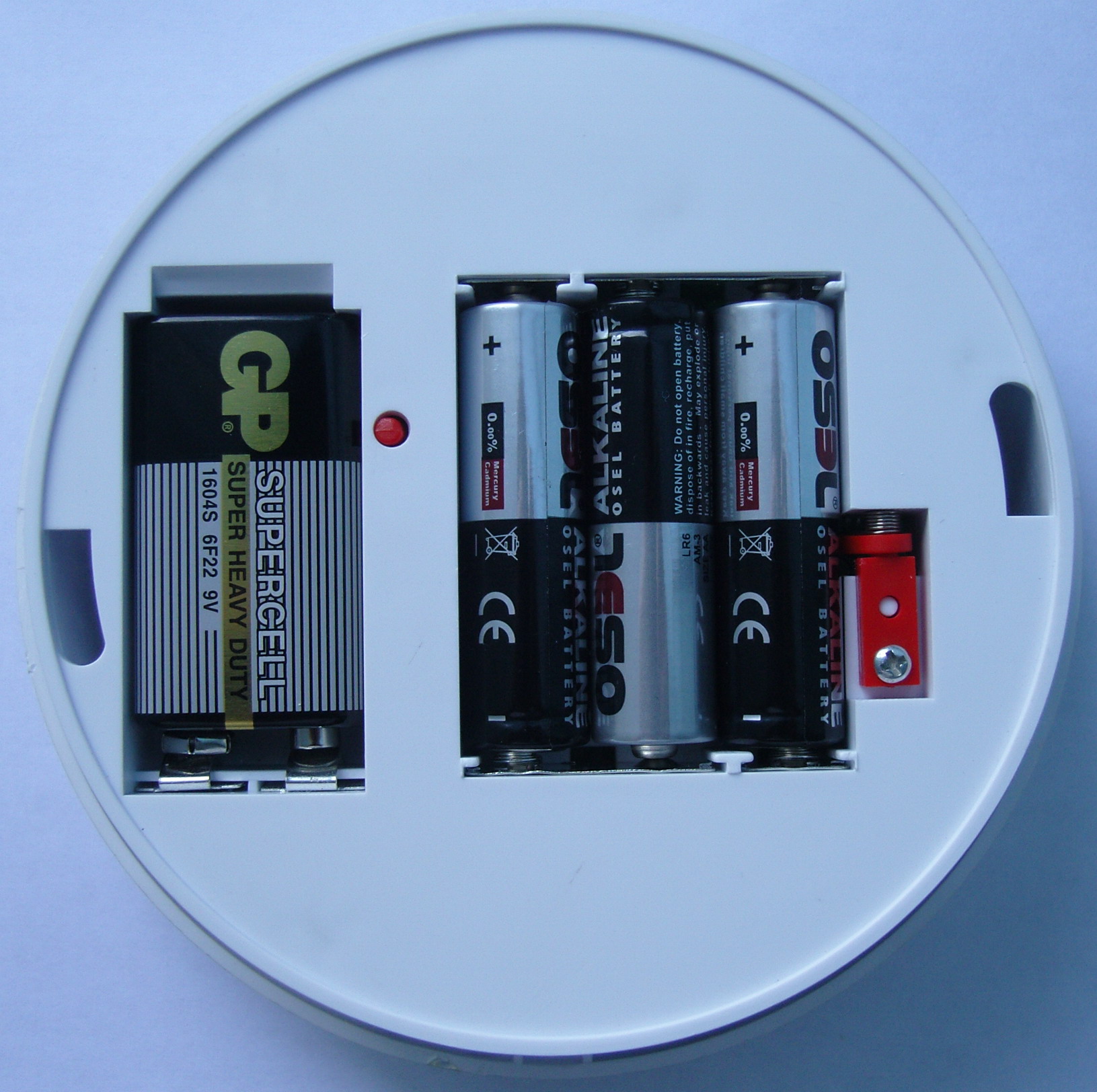

(2) Montaje de la batería (Figura 3)
A, saca el producto de la caja de embalaje, rire la placa de montaje en sentido antihorario, saca la batería de 9 V y 1,5 V, retire la película protectora en la batería, respectivamente.
B, coloque la batería de 9 V en el compartimiento de la batería y preste atención al símbolo de la polaridad de la batería en el compartimiento;
C, por favor, llame a Bayonet Lock Rocker a inwall antes de poner la batería de 1.5V en compartimento y prestar atención al símbolo de la polaridad de la batería en compartimento;
D, AIM aumentó dos ganchos en la placa de montaje a la ranura de dos cartas en la placa de montaje de rotato de base en el sentido de las agujas del reloj hasta los ganchos en la ranura de la tarjeta totalmente.
figura 3
(3) prueba / en línea / eliminar la memoria
Los productos ingresaron el estado de trabajo normal después de la encendido y el indicador de alarma (LED rojo) parpadean alrededor de cada 43.
prueba…
Presione el botón Prueba, la alarma envíe el tono de señal de alarma de clara, el indicador de alarma (LED rojo) está parpadeando rápidamente, el indicador en línea / aprender (LED rojo / verde) parpadea y envíe la señal de alarma inalámbrica (productos en línea en la distancia efectiva) en al mismo tiempo. Muestra que la alarma está en estado de trabajo normal. También podemos adoptar restos de humo de soplado artificial ..
Set / Online ...
Configuración de host ... Tome cualquier producto (necesidad en línea dos o más productos), presione el botón de Aprender una vez, la luz indicadora (LED rojo / verde) cambió una vez, establezca el host en estado de indicador verde;
Configuración de esclavos ... Establezca otros productos al estado de luz roja.
En línea…
1, cuando la configuración es correcta, presione el botón de prueba en el host y mantenga presionado hasta que el indicador de alarma (LED rojo) y el indicador en línea / aprendizaje (LED rojo / verde) parpadean continuamente, la alarma envíe la señal de alarma inalámbrica en el Mismo tiempo ;
2, después de que el esclavo reciba la señal en línea del host, aprender indicador parpadeará continuamente. Las alarmas comienzan
Para alarmar al mismo tiempo y la lámpara de alarma (LED rojo) está fuera.
3, después de la configuración en línea, saque una de las alarmas para presionar su botón de prueba, los productos de reposo enviarán alarma y flash continuamente.
Eliminar memoria ... Tome un producto no necesita en línea. Presione el botón Aprender para establecer el estado verde. Presione el botón de prueba al estado de alarma normal, luego el indicador de alarma (LED rojo) y el indicador en línea / aprendizaje (LED rojo / verde) parpadean continuamente, lo que significa que los productos eliminaron la memoria actual en línea.

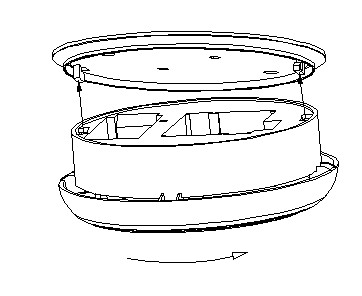

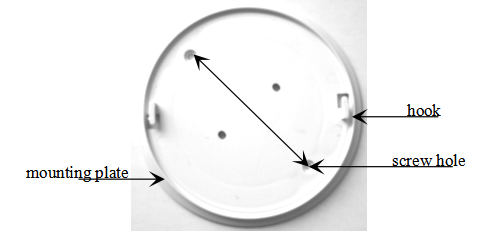

6, Mapa de boceto de la instalación (Figura4)
(1) Elija una posición de instalación adecuada y una distancia de comunicación efectiva;
(2) De acuerdo con los orificios del tablero de instalación, taladre un agujero en el lugar necesario del techo y rellena el asiento de las uñas de plástico en el agujero;
(3) Use el tornillo para fijar el panel de instalación en el asiento de las uñas de plástico;
(4) Insertar el gancho de la base de dos detectores en la ranura del detector. Gire el detector de humo en el sentido de las agujas del reloj para sujetarlo firmemente en el panel de instalación.
(5) Después de la instalación, realice la prueba de comunicación real para evitar la falla de comunicación.
Figura 4
7, mantenimiento
(1) Es mejor probar la alarma de humo semanalmente.
(2) Limpie la alarma cada tres meses. Al limpiar, saca la batería. Después de terminar la limpieza, presione la tecla de prueba para verificar la condición en línea.
(3) Si encuentra que los productos no están en estado de funcionamiento normal, compruebe primero la batería. Si el problema no se puede eliminar, por favor, no se desmonte por usted mismo. Buscará el servicio del profesional.
8, análisis de fallas y eliminación.
fenómeno de falla | análisis de causas | método de eliminación | observación |
No hay respuesta de la clave de prueba. | Las baterías de 9 V no están instaladas correctamente. | Preste atención a la polaridad y instale correctamente las baterías de 9 V. | |
No hay respuesta de la clave de aprendizaje. | 4.5V Las baterías no están instaladas correctamente | Preste atención a la polaridad y instale correctamente las baterías de 4.5 V. | |
Hacer sonidos de alarma transitoria aproximadamente cada 43 segundos. | Las baterías de 9 v son bajas. | Cambiar 9 v batería | |
Hacer sonidos de alarma transitoria aproximadamente cada 60 segundos. | Las baterías de 4.5V son bajas. | Cambiar batería 4.5V |
9, puntos por la atención
(1) No instale el producto en el siguiente entorno, como Hyper Thermal, Húmedo, Dusty, Cocina, Baño, etc.
(2) Al instalar, preste atención que no debe haber objetos que se refugione de Flash y Bloques que hacen sonidos frente a la alarma.
(3) Instale varios productos en línea para evitar que excedan la distancia u objetos de comunicación efectiva que bloqueen la comunicación.
10, puntos por productos abandonados.
(1) Los paquetes están formados por asuntos renovables y, por favor, usándolos tan circularmente como sea posible;
(2) Las baterías y los dispositivos eléctricos de residuos que se han utilizado no se pueden abandonar con la basura normal del hogar.
11, baterías de reemplazo recomendadas
Par de ciervos 9V 6F22
GP 9V 1604S
Mustang 9V 6F22
Par de ciervos 9v 6lr61
GP 9V 1604A
Par de venado 3 x 1.5V LR6 / AA
Gp 3 x 1.5v gp15au
Mustang 3 x 1.5V LR6 / AA
