Alarma de humo KD-122LC
Manual de usuario
Referencia de documento:QSP0701-A-122L3-401
Versión:A / 0
Autor:Liu Xueyong Fecha: 2019.02.18
Auditor:FANG YONGDA Fecha: 2019.02.18
Aprobado por:Larga Xinlin Fecha: 2019.02.18
1. BREVE INTRODUCCIÓN
La alarma de humo interconectable inalámbrica KD-122LC es una alarma de humo fotoeléctrica con bajo consumo de energía. El circuito analógico preciso interno y el circuito digital hacen que el trabajo de detección sea más estable y confiable. Tiene una función de interconexión utilizando un enlace de radiofrecuencia, lo que significa que una unidad hace alarma, otras unidades interconectadas dentro de la gama INTERLINK se alarrarán al mismo tiempo. Este producto tiene un pequeño volumen y la batería incorporada de gran capacidad puede proporcionar vida útil de 10 años.
2. Características del producto.
Detección fotoeléctrica de humo
Rendimiento confiable y menos alarmas molestias.
Circuito analógico preciso y circuito digital.
Bajo consumo de energía
Talla pequeña
Módulo de enlace de radiofrecuencia incorporado
Vida útil de 10 años.
3. Parámetros técnicos.
Parámetros técnicos | Detección de humo | |||
Voltaje | DC3V (incorporado CP605050) | |||
Advertencia de batería baja | 2.2v | |||
Actual | Corriente de alarma | Corriente quiescente | ||
≤120mA | ≤2ua | |||
Indicación de estado | Condición de espera | LED (rojo) parpadea una vez cada 344 segundos, sin sonido de alarma | ||
Condición de alarma o prueba | Se dan parpadeos (rojo) y alarma continua. | |||
Modo de silencio | LED (rojo) parpadea cada 9 segundos, sin sonido de alarma, abandone automáticamente el modo de silencio aproximadamente 8.6 minutos más tarde. | |||
Interconexión | LED (verde) que está siendo estable en significa que el producto está listo para recibir datos de otras unidades para estar interconectadas. LED (verde) parpadeando rápidamente significa que se han recibido datos. | |||
Fin de la vida | Después de encender y trabajar durante 10 años, se realizará una advertencia final de la vida. El zumbador suena 3 veces cada 43 segundos. | |||
Advertencia de batería baja | LED (rojo) parpadea cada 344 segundos, pitió un pitido cada 43 segundos. | |||
Volumen de alarma | ≥85db / 3m | |||
Temperatura de trabajo | -10 ~ ~ + 50 ℃ | |||
Humedad ambiental | ≤95% rh (sin condensación) | |||
Interconexión inalámbrica | Frecuencia de radio | 868.3MHZ | ||
Rango de entrelazado | ≥100m (campo libre) |

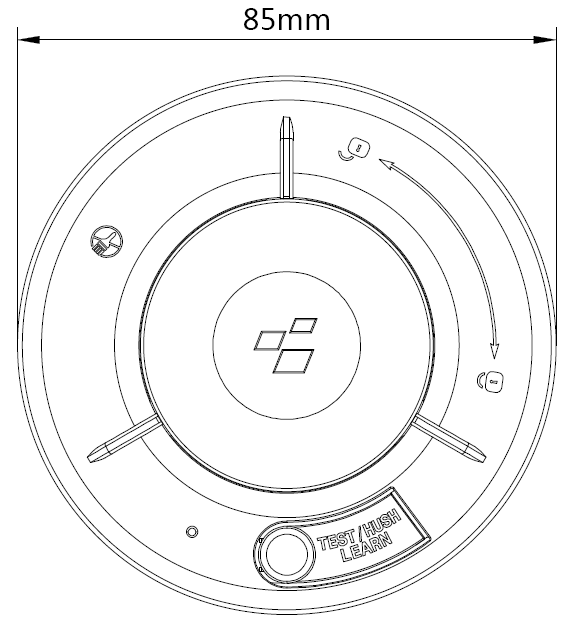

4. Apariencia y dimensiones (Figura 1)
Figura 1
5. Instalación

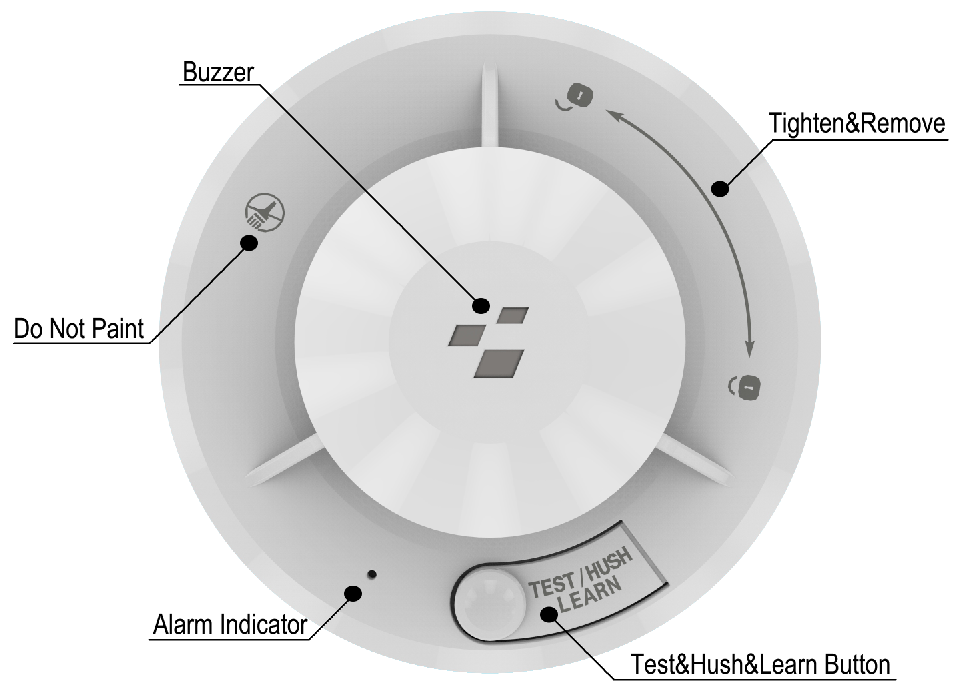

5.1 Diagrama funcional (Figura 2)
Figura 2
5.2 Instrucciones de instalación
una. Sostenga la placa de montaje contra la posición de instalación seleccionada en el techo, y marque el centro de dos orificios de tornillo con un lápiz. Perfore los orificios a través de las marcas de lápiz y use los tornillos y anclajes cerrados para asegurar la placa de montaje.
B. Inserte los ganchos de la placa de montaje en las ranuras de la alarma, la columna de posicionamiento también debe alinearse con la ranura de posicionamiento. Gire la alarma hacia la derecha hasta que encaje en su lugar. (Ver Figura 3)
figura 3
Nota: Si no puede girar la alarma después de inseccionar los ganchos en las ranuras, verifique si la columna de posicionamiento se alinea con la ranura de posicionamiento.
5.3 Ubicaciones recomendadas para las alarmas de humo y las ubicaciones para evitar
una. Ubicaciones recomendadas para alarmas de humo.
Instale al menos una alarma de humo en cada habitación.
Si instala la alarma de humo en un pasaje cuyo ancho es inferior a 3 m, instálelo en el medio e instale una unidad cada 12 m.
Al menos 1,5 m de lámpara fluorescente o lámpara de neón. (En caso de interferencia electrónica).
Al menos 3 m del baño.
Al menos 6 m de la cocina o estufa.
Al menos 30 cm de las lámparas.
Localiza la alarma de humo en el centro de la habitación. Si no puede, instalelo al menos 1 m de la pared.
Si instala la alarma de humo en el techo inclinado o pico, la posición de instalación debe tener al menos 90 cm del punto más alto.
B. Ubicaciones para evitar
En el garaje. Los productos de la combustión están presentes cuando comienza su automóvil.
Cerca de las respiraderas de aire fresco, los fanáticos, el aire acondicionado u otras áreas dañadas.
En áreas polvorientas. Las partículas de polvo pueden causar alarma de molestia o falta de alarma. La pantalla de insectos solo puede obstruir la parte de los insectos o el polvo.
En un área donde la temperatura puede caer por debajo de 0 ℃ o subir por encima de 40.
En zonas húmedas. Baño. Cocina.
Áreas donde tienen un escudo metálico que bloqueará la señal de RF.
6. Función
A. MODO DE OPERACIÓN
Prueba
Mantenga presionado el botón de prueba y el producto ingresará al modo de alarma. Hará los pitidos que sean más fuertes que 86dB. El indicador de alarma (rojo) parpadeará.
Condición de espera
En la condición de espera, la alarma de humo detecta cada 10 segundos. El indicador de alarma parpadea cada 344 segundos para indicar que la alarma de humo está funcionando correctamente. Cuando siente productos de combustión, suena la alarma. Y el indicador de alarma (rojo) parpadea al mismo tiempo, hasta que el aire esté claro.
Modo de silencio
Cuando esté en la condición de alarma o en la condición de espera, mantenga presionado el botón de prueba, y la alarma ingresará al modo de silencio. El indicador de alarma (rojo) parpadea cada 9 segundos y no se escuchará ningún sonido audible. Eso durará unos 8.6 minutos. Al presionar y mantener el botón PRUEBA / HUSH durante varios segundos, finalizará el modo de silencio.
Advertencia de batería baja
Cuando el voltaje de la batería es demasiado bajo, el producto será pitido corto cada 43 segundos para advertir al usuario, hasta que el voltaje de la batería cumpla con el voltaje de trabajo de la alarma de humo.
Degeneración de la cámara de humo ADVERTENCIA
El ambiente de trabajo y el tiempo causarán la degeneración de la cámara de humo. Cuando el producto realiza 3 pitidos cortos cada 43 segundos, indica la vida útil del extremo de la unidad. Debe reemplazar la alarma de humo con una nueva.
B. Aprender a interconectar
NOTA1: Todas las alarmas de humo de este modelo tienen una función de interconexión inalámbrica. Requiere al menos dos alarmas de humo. Dentro del rango de interlingo efectivo, se pueden interconectar 100 unidades. Le sugerimos que complete la operación de interconexión antes de instalar el producto en el techo, para que su operación sea más eficiente.
Nota2: La gama INTERLINK de este producto es ≥100m (campo libre). Pero como la construcción diferente tendrá un efecto diferente en la distancia de transmisión, si hay un producto que no puede estar interconectado, ajuste la posición de instalación del producto.
Asegure todas las alarmas que deben estar interconectadas a la placa de montaje y gire hacia la derecha. Luego, la alarma de humo entra en condiciones de espera. Pero estas unidades no están interconectadas entre sí ahora.
Elija un producto como el host, y doble presione el botón Prueba. El indicador de alarma (verde) será estable, lo que significa que está listo para recibir datos de otras unidades como extensiones que deben estar interconectadas.
Elija otro producto para estar interconectado, presione doble el botón de prueba. Los indicadores de alarma (verde) de tanto el host como la extensión parpadeará rápidamente varias veces, lo que significa que están interconectados con éxito. Puede repetir esta operación para interconectar más unidades. Un minuto más tarde, el indicador de alarma (verde) del huésped estará apagado, eso significa que la unidad entra en condiciones de espera normal.
En el sistema interconectado, cuando una unidad detecta humo, el indicador de alarma (rojo) de esta unidad parpadeará con pitidos. Los indicadores de alarma (verde) de las unidades interconectadas restantes parpadearán con los pitidos.
C. Cancelar la interconexión
Si desea cancelar la función de interconexión de cierta unidad, presione doble el botón de prueba. Pero no suelte el botón por segunda vez, sosténgalo durante unos 5 segundos hasta que el indicador de alarma (verde) parpadee rápidamente varias veces. Eso significa que ha cancelado la interconexión con éxito.
7. MANTENIMIENTO
7.1 Pruebe la alarma de humo cada semana presionando el botón de prueba.
7.2 Limpie la alarma de humo con un paño seco cada semana. Nunca use agua, limpiadores o solventes para limpiar, ya que pueden dañar la unidad. Evite que el cuerpo extraño ingrese a la unidad.
7.3 Si la alarma de humo no funciona correctamente, no desmonte la unidad usted mismo. Por favor, busque el servicio de los profesionales.
8. Puntos por productos abandonados.
8.1 El material de embalaje es renovable, así que haga lo mejor para reciclarlo.
8.2 A medida que este producto tiene una batería incorporada no reemplazable, esta unidad no se puede abandonar con la basura normal del hogar.
Alarma de humo KD-122LC
Manual de usuario
Referencia de documento:QSP0701-A-122L3-401
Versión:A / 0
Autor:Liu Xueyong Fecha: 2019.02.18
Auditor:FANG YONGDA Fecha: 2019.02.18
Aprobado por:Larga Xinlin Fecha: 2019.02.18
1. BREVE INTRODUCCIÓN
La alarma de humo interconectable inalámbrica KD-122LC es una alarma de humo fotoeléctrica con bajo consumo de energía. El circuito analógico preciso interno y el circuito digital hacen que el trabajo de detección sea más estable y confiable. Tiene una función de interconexión utilizando un enlace de radiofrecuencia, lo que significa que una unidad hace alarma, otras unidades interconectadas dentro de la gama INTERLINK se alarrarán al mismo tiempo. Este producto tiene un pequeño volumen y la batería incorporada de gran capacidad puede proporcionar vida útil de 10 años.
2. Características del producto.
Detección fotoeléctrica de humo
Rendimiento confiable y menos alarmas molestias.
Circuito analógico preciso y circuito digital.
Bajo consumo de energía
Talla pequeña
Módulo de enlace de radiofrecuencia incorporado
Vida útil de 10 años.
3. Parámetros técnicos.
Parámetros técnicos | Detección de humo | |||
Voltaje | DC3V (incorporado CP605050) | |||
Advertencia de batería baja | 2.2v | |||
Actual | Corriente de alarma | Corriente quiescente | ||
≤120mA | ≤2ua | |||
Indicación de estado | Condición de espera | LED (rojo) parpadea una vez cada 344 segundos, sin sonido de alarma | ||
Condición de alarma o prueba | Se dan parpadeos (rojo) y alarma continua. | |||
Modo de silencio | LED (rojo) parpadea cada 9 segundos, sin sonido de alarma, abandone automáticamente el modo de silencio aproximadamente 8.6 minutos más tarde. | |||
Interconexión | LED (verde) que está siendo estable en significa que el producto está listo para recibir datos de otras unidades para estar interconectadas. LED (verde) parpadeando rápidamente significa que se han recibido datos. | |||
Fin de la vida | Después de encender y trabajar durante 10 años, se realizará una advertencia final de la vida. El zumbador suena 3 veces cada 43 segundos. | |||
Advertencia de batería baja | LED (rojo) parpadea cada 344 segundos, pitió un pitido cada 43 segundos. | |||
Volumen de alarma | ≥85db / 3m | |||
Temperatura de trabajo | -10 ~ ~ + 50 ℃ | |||
Humedad ambiental | ≤95% rh (sin condensación) | |||
Interconexión inalámbrica | Frecuencia de radio | 868.3MHZ | ||
Rango de entrelazado | ≥100m (campo libre) |
4. Apariencia y dimensiones (Figura 1)
Figura 1
5. Instalación
5.1 Diagrama funcional (Figura 2)
Figura 2
5.2 Instrucciones de instalación
una. Sostenga la placa de montaje contra la posición de instalación seleccionada en el techo, y marque el centro de dos orificios de tornillo con un lápiz. Perfore los orificios a través de las marcas de lápiz y use los tornillos y anclajes cerrados para asegurar la placa de montaje.
B. Inserte los ganchos de la placa de montaje en las ranuras de la alarma, la columna de posicionamiento también debe alinearse con la ranura de posicionamiento. Gire la alarma hacia la derecha hasta que encaje en su lugar. (Ver Figura 3)
figura 3
Nota: Si no puede girar la alarma después de inseccionar los ganchos en las ranuras, verifique si la columna de posicionamiento se alinea con la ranura de posicionamiento.
5.3 Ubicaciones recomendadas para las alarmas de humo y las ubicaciones para evitar
una. Ubicaciones recomendadas para alarmas de humo.
Instale al menos una alarma de humo en cada habitación.
Si instala la alarma de humo en un pasaje cuyo ancho es inferior a 3 m, instálelo en el medio e instale una unidad cada 12 m.
Al menos 1,5 m de lámpara fluorescente o lámpara de neón. (En caso de interferencia electrónica).
Al menos 3 m del baño.
Al menos 6 m de la cocina o estufa.
Al menos 30 cm de las lámparas.
Localiza la alarma de humo en el centro de la habitación. Si no puede, instalelo al menos 1 m de la pared.
Si instala la alarma de humo en el techo inclinado o pico, la posición de instalación debe tener al menos 90 cm del punto más alto.
B. Ubicaciones para evitar
En el garaje. Los productos de la combustión están presentes cuando comienza su automóvil.
Cerca de las respiraderas de aire fresco, los fanáticos, el aire acondicionado u otras áreas dañadas.
En áreas polvorientas. Las partículas de polvo pueden causar alarma de molestia o falta de alarma. La pantalla de insectos solo puede obstruir la parte de los insectos o el polvo.
En un área donde la temperatura puede caer por debajo de 0 ℃ o subir por encima de 40.
En zonas húmedas. Baño. Cocina.
Áreas donde tienen un escudo metálico que bloqueará la señal de RF.
6. Función
A. MODO DE OPERACIÓN
Prueba
Mantenga presionado el botón de prueba y el producto ingresará al modo de alarma. Hará los pitidos que sean más fuertes que 86dB. El indicador de alarma (rojo) parpadeará.
Condición de espera
En la condición de espera, la alarma de humo detecta cada 10 segundos. El indicador de alarma parpadea cada 344 segundos para indicar que la alarma de humo está funcionando correctamente. Cuando siente productos de combustión, suena la alarma. Y el indicador de alarma (rojo) parpadea al mismo tiempo, hasta que el aire esté claro.
Modo de silencio
Cuando esté en la condición de alarma o en la condición de espera, mantenga presionado el botón de prueba, y la alarma ingresará al modo de silencio. El indicador de alarma (rojo) parpadea cada 9 segundos y no se escuchará ningún sonido audible. Eso durará unos 8.6 minutos. Al presionar y mantener el botón PRUEBA / HUSH durante varios segundos, finalizará el modo de silencio.
Advertencia de batería baja
Cuando el voltaje de la batería es demasiado bajo, el producto será pitido corto cada 43 segundos para advertir al usuario, hasta que el voltaje de la batería cumpla con el voltaje de trabajo de la alarma de humo.
Degeneración de la cámara de humo ADVERTENCIA
El ambiente de trabajo y el tiempo causarán la degeneración de la cámara de humo. Cuando el producto realiza 3 pitidos cortos cada 43 segundos, indica la vida útil del extremo de la unidad. Debe reemplazar la alarma de humo con una nueva.
B. Aprender a interconectar
NOTA1: Todas las alarmas de humo de este modelo tienen una función de interconexión inalámbrica. Requiere al menos dos alarmas de humo. Dentro del rango de interlingo efectivo, se pueden interconectar 100 unidades. Le sugerimos que complete la operación de interconexión antes de instalar el producto en el techo, para que su operación sea más eficiente.
Nota2: La gama INTERLINK de este producto es ≥100m (campo libre). Pero como la construcción diferente tendrá un efecto diferente en la distancia de transmisión, si hay un producto que no puede estar interconectado, ajuste la posición de instalación del producto.
Asegure todas las alarmas que deben estar interconectadas a la placa de montaje y gire hacia la derecha. Luego, la alarma de humo entra en condiciones de espera. Pero estas unidades no están interconectadas entre sí ahora.
Elija un producto como el host, y doble presione el botón Prueba. El indicador de alarma (verde) será estable, lo que significa que está listo para recibir datos de otras unidades como extensiones que deben estar interconectadas.
Elija otro producto para estar interconectado, presione doble el botón de prueba. Los indicadores de alarma (verde) de tanto el host como la extensión parpadeará rápidamente varias veces, lo que significa que están interconectados con éxito. Puede repetir esta operación para interconectar más unidades. Un minuto más tarde, el indicador de alarma (verde) del huésped estará apagado, eso significa que la unidad entra en condiciones de espera normal.
En el sistema interconectado, cuando una unidad detecta humo, el indicador de alarma (rojo) de esta unidad parpadeará con pitidos. Los indicadores de alarma (verde) de las unidades interconectadas restantes parpadearán con los pitidos.
C. Cancelar la interconexión
Si desea cancelar la función de interconexión de cierta unidad, presione doble el botón de prueba. Pero no suelte el botón por segunda vez, sosténgalo durante unos 5 segundos hasta que el indicador de alarma (verde) parpadee rápidamente varias veces. Eso significa que ha cancelado la interconexión con éxito.
7. MANTENIMIENTO
7.1 Pruebe la alarma de humo cada semana presionando el botón de prueba.
7.2 Limpie la alarma de humo con un paño seco cada semana. Nunca use agua, limpiadores o solventes para limpiar, ya que pueden dañar la unidad. Evite que el cuerpo extraño ingrese a la unidad.
7.3 Si la alarma de humo no funciona correctamente, no desmonte la unidad usted mismo. Por favor, busque el servicio de los profesionales.
8. Puntos por productos abandonados.
8.1 El material de embalaje es renovable, así que haga lo mejor para reciclarlo.
8.2 A medida que este producto tiene una batería incorporada no reemplazable, esta unidad no se puede abandonar con la basura normal del hogar.
