Manual del usuario de la alarma de humo KD-125A
2831-CPR-F2209
EN14604
1. BREVE INTRODUCCIÓN
KD-125A La alarma de humo es una alarma de humo fotoeléctrica con bajo consumo de energía. El circuito analógico preciso interno y el circuito digital hacen que el trabajo de detección sea más estable y confiable. El producto tiene un tamaño pequeño y utiliza una batería de gran capacidad que puede proporcionar vida útil de 5 años.
2. Características del producto.
Detección fotoeléctrica de humo
Alta sensibilidad
Circuito analógico preciso y circuito digital.
Bajo consumo de energía
Talla pequeña
Vida útil de la batería de 5 años.
3. Parámetros técnicos.

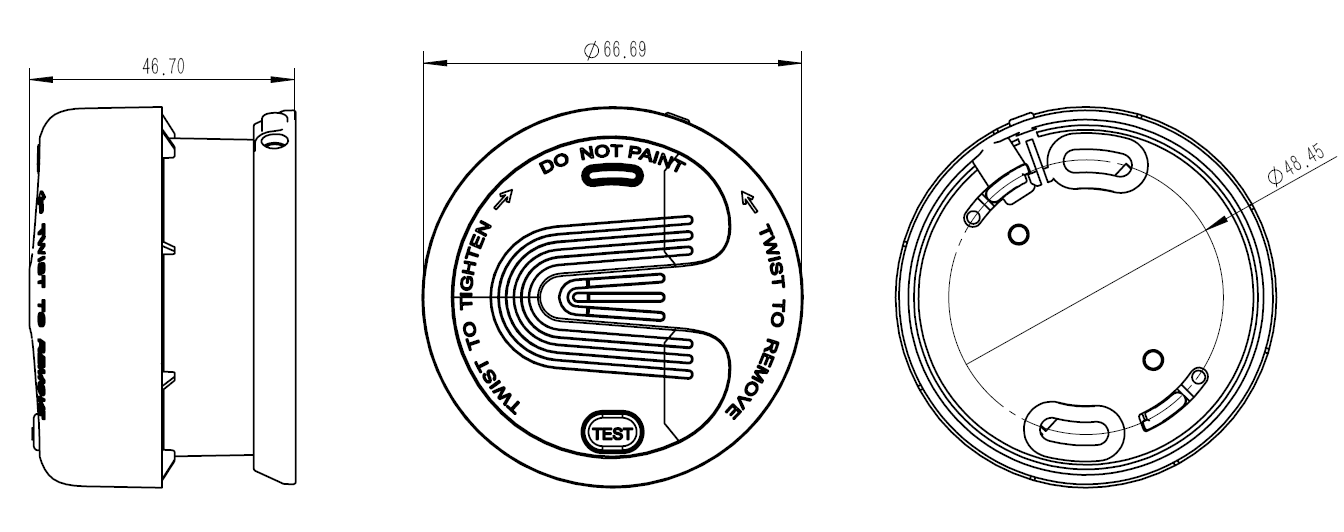

4. Apariencia y dimensiones (Figura 1)
Kd-125 a
(Figura 1)
5. Instalación

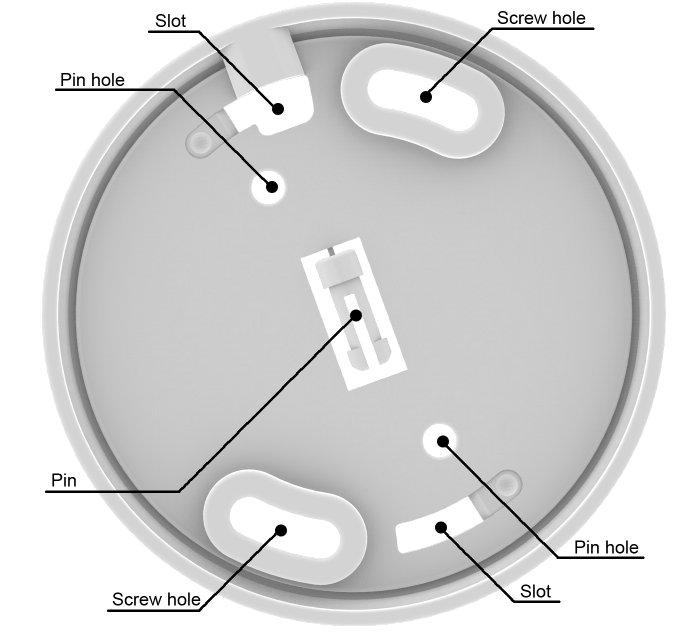

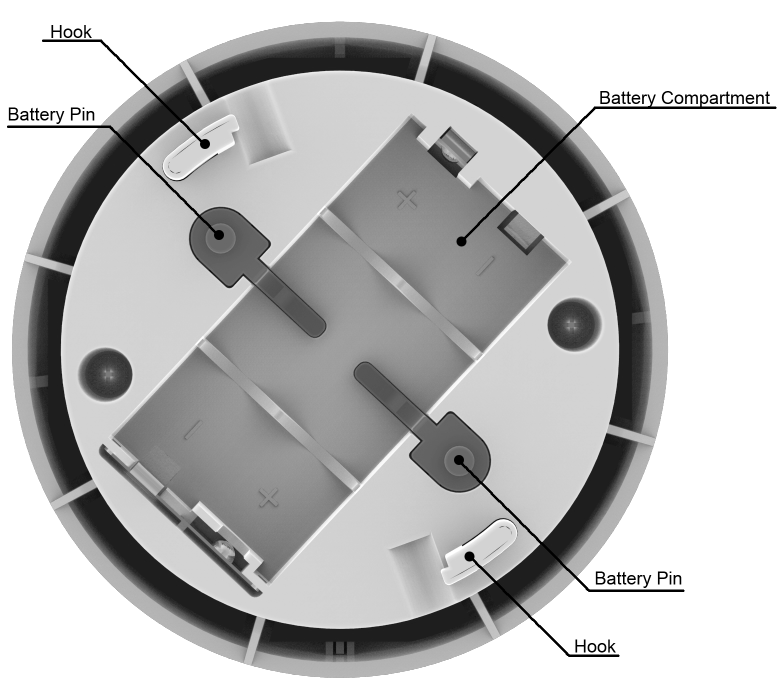

5.1 Diagrama funcional (Figura 2)
(Figura 2)
5.2 Instrucciones de instalación
una. Sostenga la placa de montaje contra la posición de instalación seleccionada en el techo, y marque el centro de los orificios con un lápiz. Taladre un agujero a través de las marcas de lápiz y use los tornillos y anclajes cerrados para asegurar la placa de montaje. (Ver Figura 3)

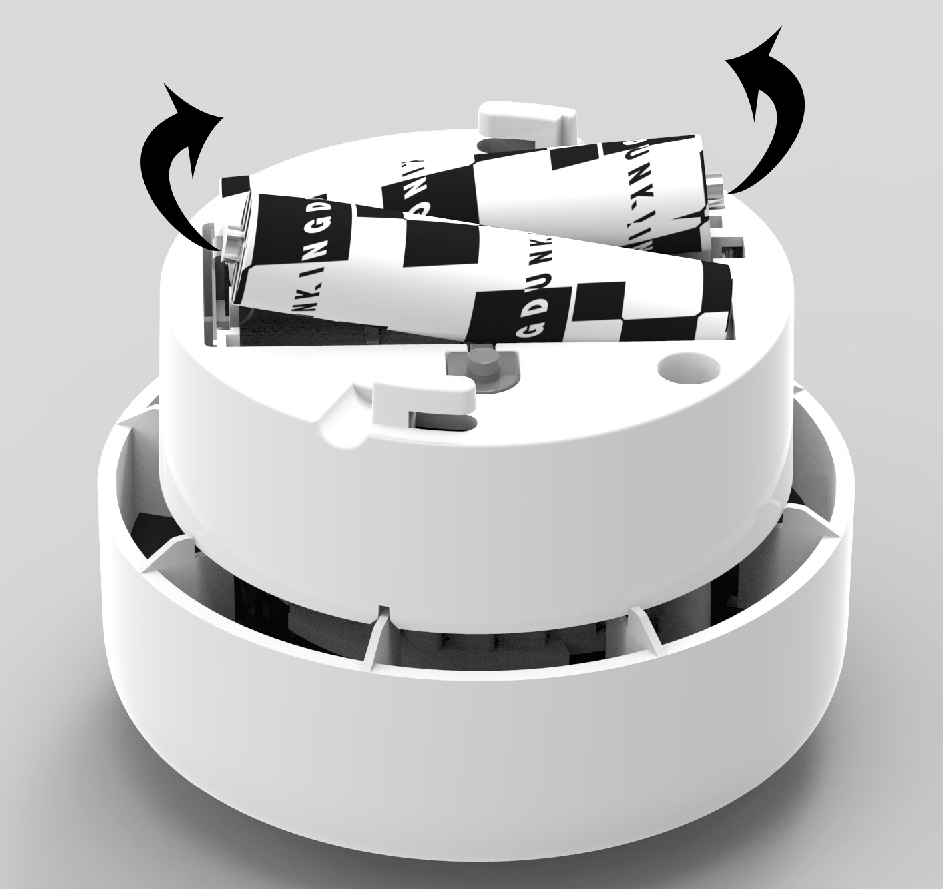

B. Instale las baterías de acuerdo con la Figura 3, asegurándose de que la polaridad coincida con las marcas. Si las baterías están instaladas correctamente, el pasador rojo se caerá automáticamente.

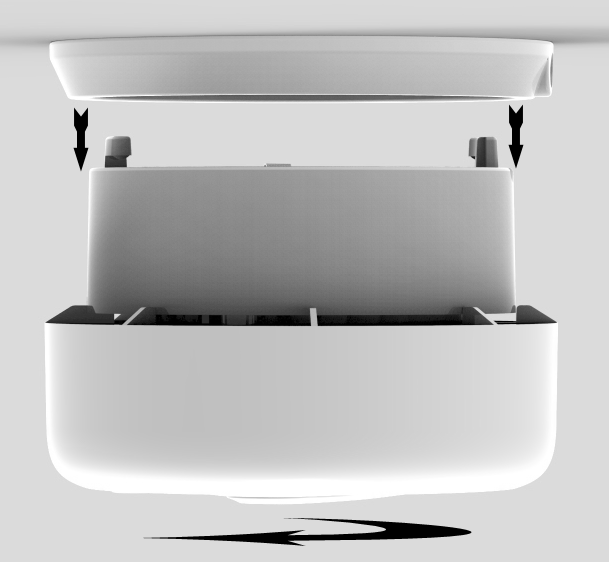

C. Inserte el gancho del producto en la ranura de la placa de montaje. Luego, gire la alarma hacia la derecha hasta que encaje en su lugar.
(Figura 3)
Nota: Si no puede girar la alarma después de insertar el gancho en la ranura, verifique si la batería está instalada correctamente.
5.3 Reemplazo de la batería
una. Cuando se realiza advertencia de batería baja (consulte la Sección 6. Función), reemplace las baterías inmediatamente, como se muestra a continuación.

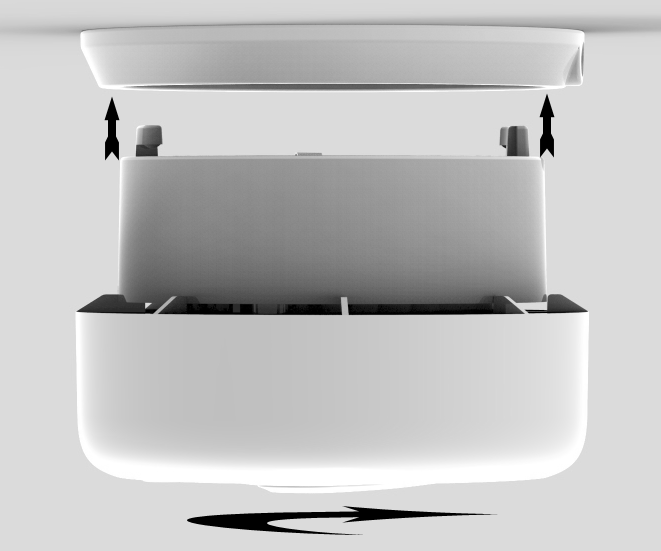

Gire la alarma en sentido antihorario y saca las baterías e instale
Retírelo de la placa de montaje. Los nuevos según 5.2 b.
B. Use Tipo de batería: LR03 / AAA.
C. Siempre que las baterías se reemplacen, pruebe el funcionamiento de la alarma presionando el botón de prueba. Si se hacen los pitidos, lo que significa que el producto funciona correctamente, instale la alarma en la placa de montaje como se muestra en la Figura 3.
5.4 Ubicaciones recomendadas para alarmas de humo y ubicaciones para evitar
una. Ubicaciones recomendadas para alarmas de humo.
Instale al menos una alarma de humo en cada habitación.
Si instala la alarma de humo en un pasaje cuyo ancho es inferior a 3 m, instálelo en el medio e instale una unidad cada 12 m.
Al menos 1,5 m de lámpara fluorescente o lámpara de neón. (En caso de interferencia electrónica).
Al menos 3 m del baño.
Al menos 6 m de la cocina o estufa.
Al menos 30 cm de las lámparas.

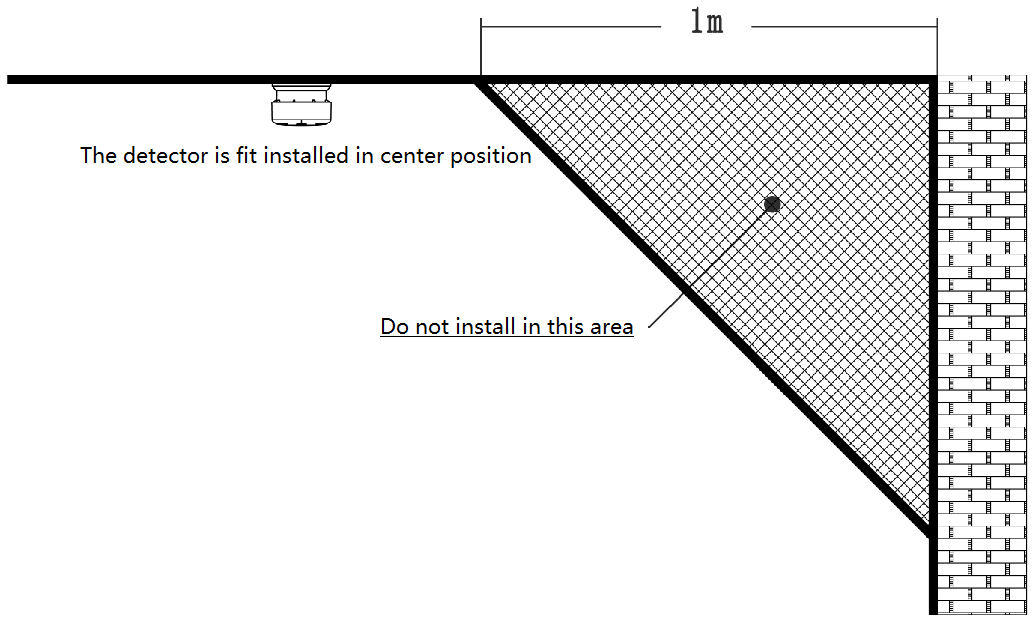

Localiza la alarma de humo en el centro de la habitación. Si no puede, instalelo al menos 1 m de la pared.

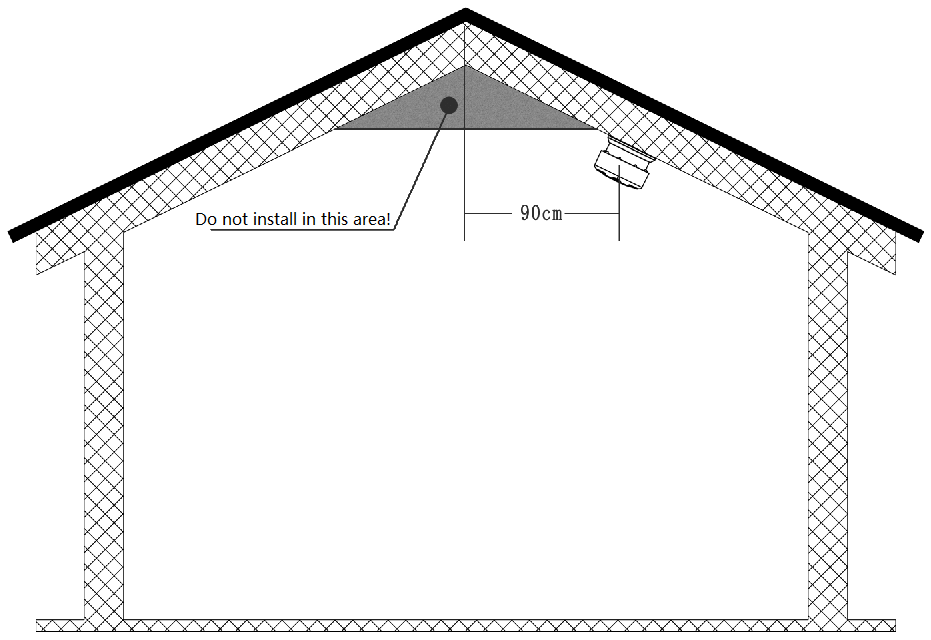

Si instala la alarma de humo en el techo inclinado o pico, la posición de instalación debe tener al menos 90 cm del punto más alto.
B. Ubicaciones para evitar
En el garaje. Los productos de la combustión están presentes cuando comienza su automóvil.
Cerca de las respiraderas de aire fresco, los fanáticos, el aire acondicionado u otras áreas dañadas.
En un área donde aparece a menudo los insectos.
En un área donde la temperatura puede caer por debajo de 0 ℃ o subir por encima de 40.
En zonas húmedas. Baño. Cocina.
6. Función
Pruebas
Presione el botón PRUEBA y el producto ingresará al modo de alarma. Hará los pitidos que sean más fuertes que 86dB. El indicador de alarma (rojo) parpadeará.
Condición de espera
En la condición de espera, la alarma de humo detecta cada 10 segundos. El indicador de alarma parpadea cada 344 segundos para indicar que la alarma de humo está funcionando correctamente. Cuando siente productos de combustión, suena la alarma. Y el indicador de alarma (rojo) parpadea al mismo tiempo, hasta que el aire esté claro.
Modo de silencio (baja sensibilidad)
Cuando esté en condiciones de alarma, presione el botón PRUEBA / HUSH y el producto ingresará al modo de silencio. El indicador de alarma parpadea cada 9 segundos y no se escuchará ningún sonido audible, a menos que el humo se vuelva más denso. Eso durará unos 9 minutos. Al presionar nuevamente el botón PRUEBA / HUSH, terminará el modo de silencio.
Advertencia de batería baja
Cuando el voltaje de la batería es demasiado bajo, el producto será pitido corto cada 43 segundos para advertir al usuario, hasta que el voltaje de la batería cumpla con el voltaje de trabajo de la alarma de humo.
Historial de alarmas
Cuando el indicador de alarma (verde) parpadea 3 veces cada 43 segundos, eso significa que la alarma se ha realizado antes. Por favor, compruebe si hay riesgo de incendio en el área de detección. Esta indicación terminará 24 horas después.
Degeneración de la cámara de humo ADVERTENCIA
El ambiente de trabajo y el tiempo causarán la degeneración de la cámara de humo. Cuando el producto realiza 3 pitidos cortos cada 43 segundos, indica la vida útil del extremo de la unidad. Debe reemplazar la alarma de humo con una nueva.
7. MANTENIMIENTO
7.1 Pruebe la alarma de humo cada semana presionando el botón de prueba.
7.2 Limpie la alarma de humo con un paño seco. Nunca use agua, limpiadores o solventes para limpiar, ya que pueden dañar la unidad. Evite que el cuerpo extraño ingrese a la unidad.
7.3 Si la alarma de humo no funciona correctamente, no desmonte la unidad usted mismo. Por favor, busque el servicio de los profesionales.
8. Puntos por productos abandonados.
El material de embalaje es renovable, así que por favor haga lo mejor para reciclarlo.
